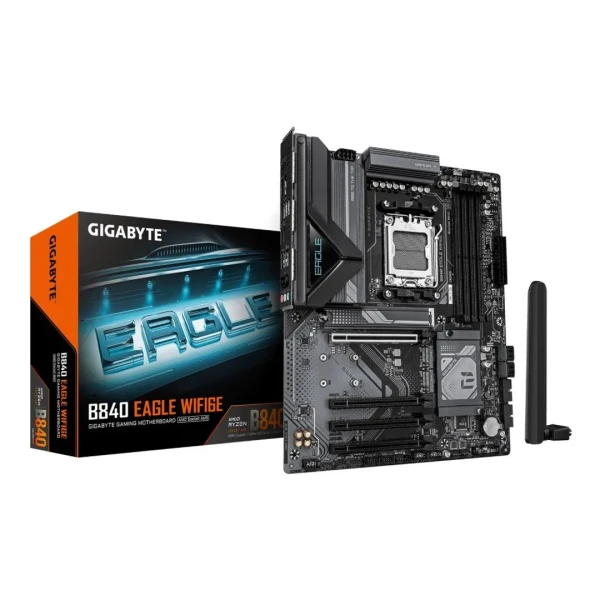

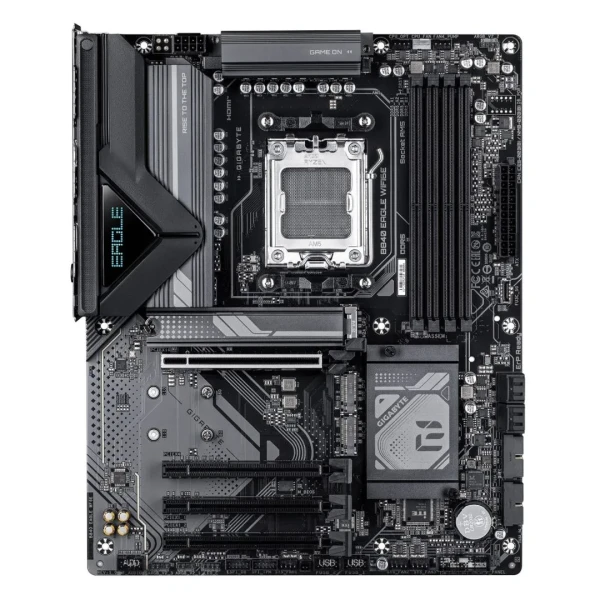

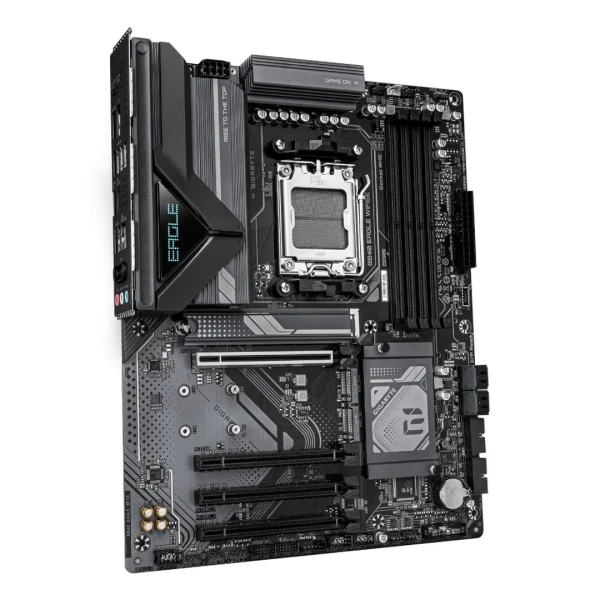

Matična ploča Gigabyte AM5 B840 EAGLE WF6E 1.0

Podrška za GIGABYTE Control Center (GCC)
Dostupne aplikacije u okviru GCC mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije takođe mogu varirati u zavisnosti od specifikacija matične ploče.

Podrška za Q-Flash
Podrška za Q-Flash Plus
Podrška za Smart Backup

I/O kontroler: iTE I/O kontrolerski čip

H/W nadzor
Detekcija napona
Detekcija temperature
Detekcija brzine ventilatora
Detekcija protoka vodenog hlađenja
Upozorenje na kvar ventilatora
Kontrola brzine ventilatora

Podrška za funkciju kontrole brzine ventilatora (pumpe) zavisi od ventilatora (pumpe) koji se koristi.

AMD Socket AM5, podrška za:
AMD Ryzen 9000 Series procesore
AMD Ryzen 8000 Series procesore
AMD Ryzen 7000 Series procesore

4 x DDR5 DIMM slota, maksimalni kapacitet 256 GB (64 GB po modulu).
Podržane brzine memorije: 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
Dual channel arhitektura memorije.
Podržani Non-ECC un-buffered DIMM moduli (1Rx8 / 2Rx8 / 1Rx16)
Podržani AMD EXPO i Intel XMP memorijski profili.
CPU i memorijska konfiguracija utiču na podržane tipove memorije, brzine i broj modula.

1 x PCI Express x16 slot (PCIEX16), integrisan u CPU:
AMD Ryzen 9000 / 7000 Series procesori podržavaju PCIe 4.0 x16 režim
AMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x8 režim
AMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x4 režim

PCIEX16 slot može da podrži samo grafičku kartu ili NVMe SSD. Ako se ugrađuje samo jedna grafička karta, potrebno ju je instalirati u PCIEX16 slot.

Chipset:
1 x PCI Express x16 slot, podržava PCIe 3.0 i radi u x4 režimu (PCIEX4)
2 x PCI Express x16 slota, podržavaju PCIe 3.0 i rade u x1 režimu (PCIEX1_1, PCIEX1_2)

PCIEX4 slot deli propusni opseg sa PCIEX1_1 i PCIEX1_2 slotovima. Kada je PCIEX1_1 ili PCIEX1_2 slot zauzet, PCIEX4 slot radi do x2 režima.

1 x M.2 konektor (M2A_CPU), integrisan u CPU, podržava Socket 3, M key, tip 25110/22110/2580/2280 SSD-ove:
AMD Ryzen 9000/7000 Series procesori podržavaju PCIe 4.0 x4/x2 SSD-ove
AMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x4/x2 SSD-ove
AMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x4/x2 SSD-ove

1 x M.2 konektor (M2B_CPU), integrisan u CPU, podržava Socket 3, M key, tip 25110/22110/2580/2280 SSD-ove:
AMD Ryzen 9000/7000 Series procesori podržavaju PCIe 4.0 x4/x2 SSD-ove
AMD Ryzen 8000 Series – Phoenix 1 procesori podržavaju PCIe 4.0 x4/x2 SSD-ove
AMD Ryzen 8000 Series – Phoenix 2 procesori podržavaju PCIe 4.0 x2 SSD-ove

1 x M.2 konektor (M2C_SB), integrisan u chipset, podržava Socket 3, M key, tip 25110/22110/2580/2280 PCIe 3.0 x4/x2 SSD-ove

4 x SATA 6Gb/s konektora

Podrška za RAID 0, RAID 1, RAID 5 i RAID 10 za NVMe SSD uređaje

RAID 5 je dostupan isključivo na AMD Ryzen 9000 Series procesorima

Podrška za RAID 0, RAID 1 i RAID 10 za SATA uređaje za skladištenje podataka

LAN
Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless i Bluetooth
Realtek Wi-Fi 6E RTL8852CE

Wi-Fi a/b/g/n/ac/ax, podržava 2.4/5/6GHz frekventne opsege

Bluetooth 5.3

Podrška za 11ax 160MHz bežični standard

Stvarna brzina prenosa može da varira u zavisnosti od okruženja i opreme.

Verzija Bluetooth veze može biti promenjena ažuriranjem.

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel

Funkcionalnost audio priključka može se promeniti pomoću audio softvera. Za podešavanje 7.1-kanalnog zvuka potrebno je pristupiti audio softveru i izvršiti podešavanja zvuka.

CPU:
1 x USB-C port na zadnjem panelu, sa USB 3.2 Gen 2 podrškom
2 x USB 3.2 Gen 1 porta na zadnjem panelu
CPU + USB 2.0 Hub:
4 x USB 2.0/1.1 porta na zadnjem panelu
Chipset:
1 x USB 3.2 Gen 2 USB-A port (crveni) na zadnjem panelu
1 x USB-C port sa USB 3.2 Gen 1 podrškom, dostupan preko internog USB hedera
4 x USB 2.0/1.1 porta dostupna preko internog USB hedera
Chipset + USB 3.2 Gen 1 Hub:
4 x USB 3.2 Gen 1 porta dostupna preko internog USB hedera

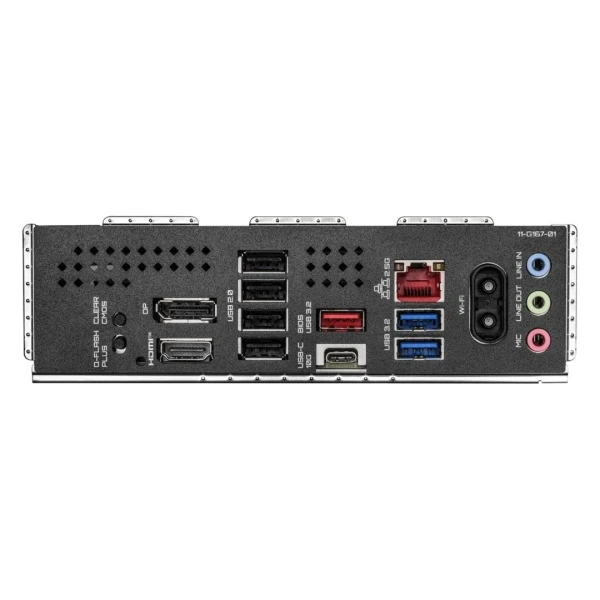

1 x USB-C 3.2 Gen 2 port
1 x USB-A 3.2 Gen 2 port
2 x USB-A 3.2 Gen 1 port
4 x USB-A 2.0/1.1 port
1 x DisplayPort *
1 x HDMI port *
1 x Q-Flash Plus dugme
1 x Clear CMOS dugme
1 x RJ-45 LAN port
2 x antena konektor (2T2R)
3 x Audio port
* Stvarna podrška može varirati u zavisnosti od procesora.

1 x 24-pin ATX glavni naponski konektor
1 x 8-pin ATX 12V naponski konektor
1 x priključak za CPU ventilator
1 x priključak za CPU ventilator / pumpu za vodeno hlađenje
3 x priključka za sistemske ventilatore
1 x priključak za sistemski ventilator / pumpu za vodeno hlađenje
3 x Addressable RGB Gen2 LED headera
1 x RGB LED header
3 x M.2 Socket 3 konektora
4 x SATA 6Gb/s konektora
1 x header za prednji panel
1 x audio header za prednji panel
1 x USB Type-C header sa podrškom za USB 3.2 Gen 1
2 x USB 3.2 Gen 1 headera
2 x USB 2.0/1.1 headera
1 x Trusted Platform Module header (samo za GC-TPM2.0 SPI V2 modul)
1 x reset jumper
1 x Clear CMOS jumper

1 x 256 Mbit flash
Licencirani AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
